Корабли. Чертежи и схемы.

Торпедный катер типа Г-5

Водоизмещение

17 т

Скорость

56 узлов

Длина

19,1 м

Ширина

3,5 м

Вооружение:

Пулемет ДШК калибра 12,7 мм

2

533-мм торпеды

2

Глубинные бомбы

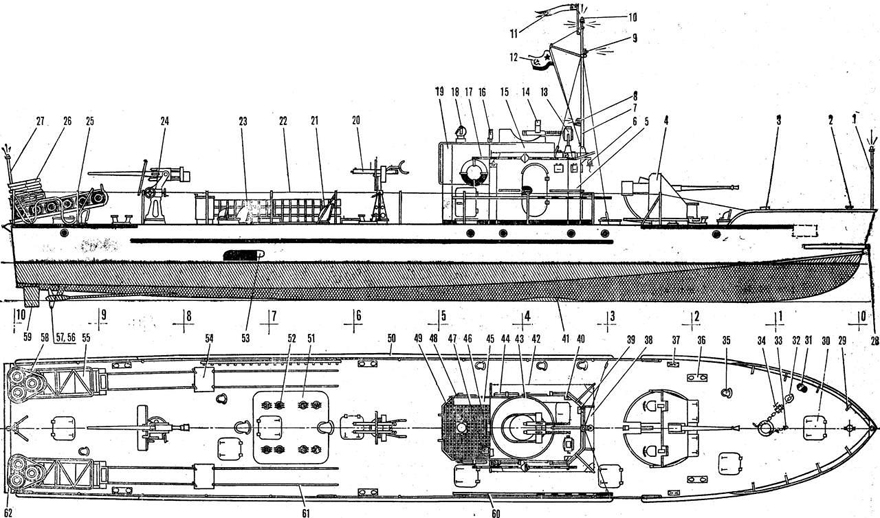

ТТХ БМО
Основные размеренна, м:
длина наибольшая (Lнб) — 24,7
ширина (В) — 4,2
высота борта (Н) — 2,2
осадка (Т) — 1,1
Водоизмещение полное (Днб), т — 62,0
Мощность двигателей, л. с.:
главных типа «Паккард», — 2X1200
экономического хода типа «Континенталь» — 80
Скорость (V), узл.: при работе главного двигателя — 22, вспомогательного — 6
Экипаж, чел. — 22—25

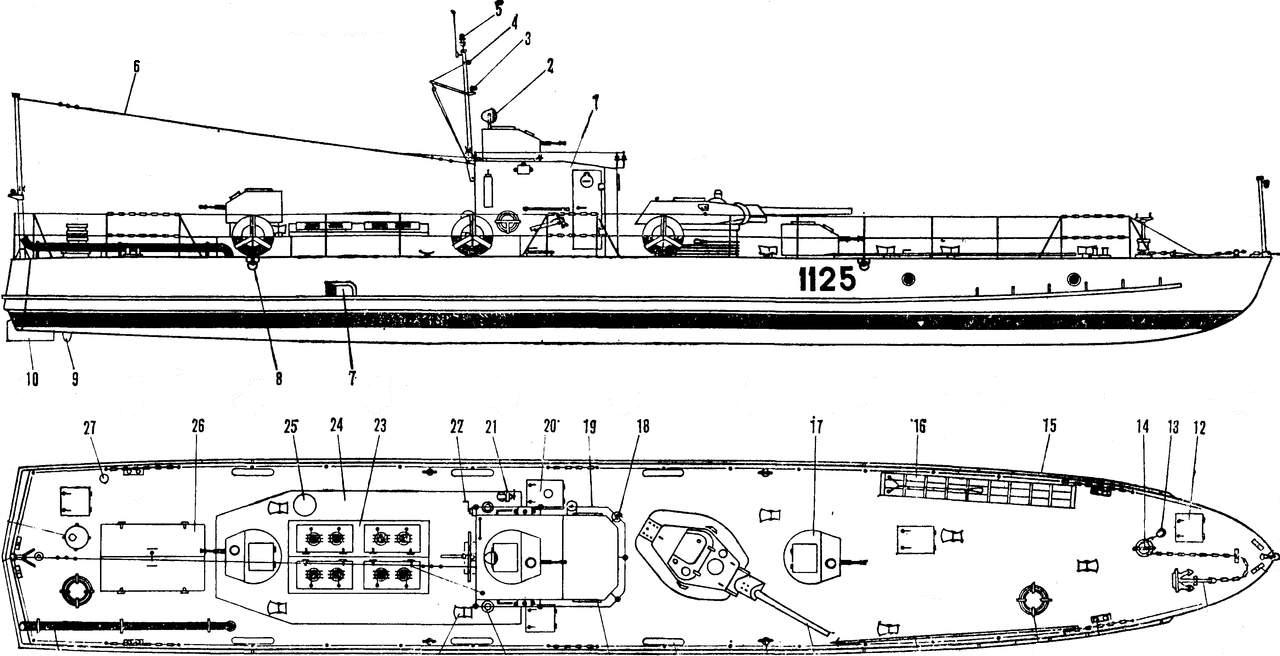

БРОНЕКАТЕР БКА-1125
Водоизмещение, т - 29,3
Длина, м - 22,65
Ширина, м - 3,55
Высота борта, м - 1,5
Осадка, м - 0,56
Мощность, л. с - 850
Скорость, узлов - 18
Дальность плавания, миль - 100
Бронирование, мм - 4...7
Экипаж, человек - 10

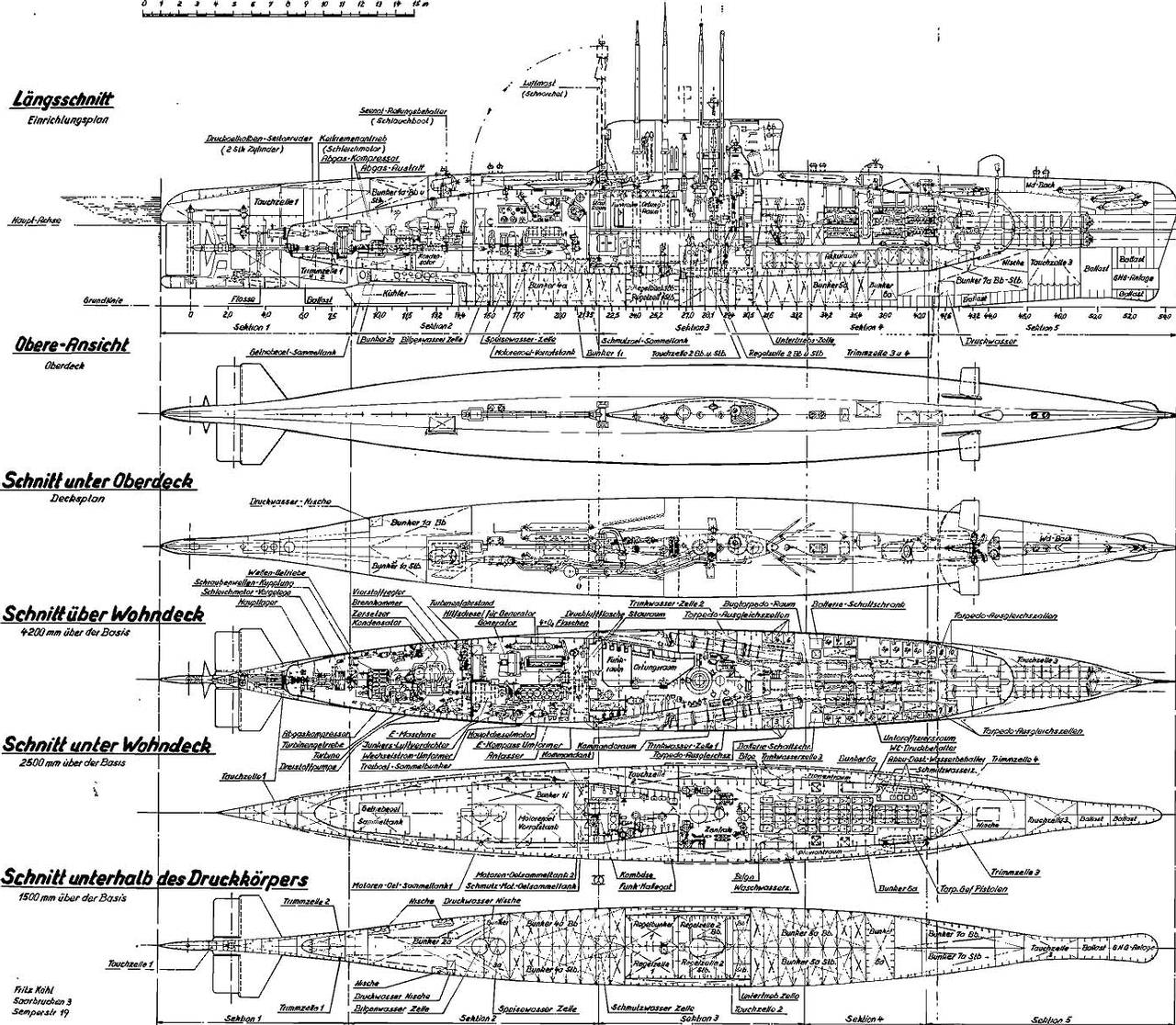

U-XXVI

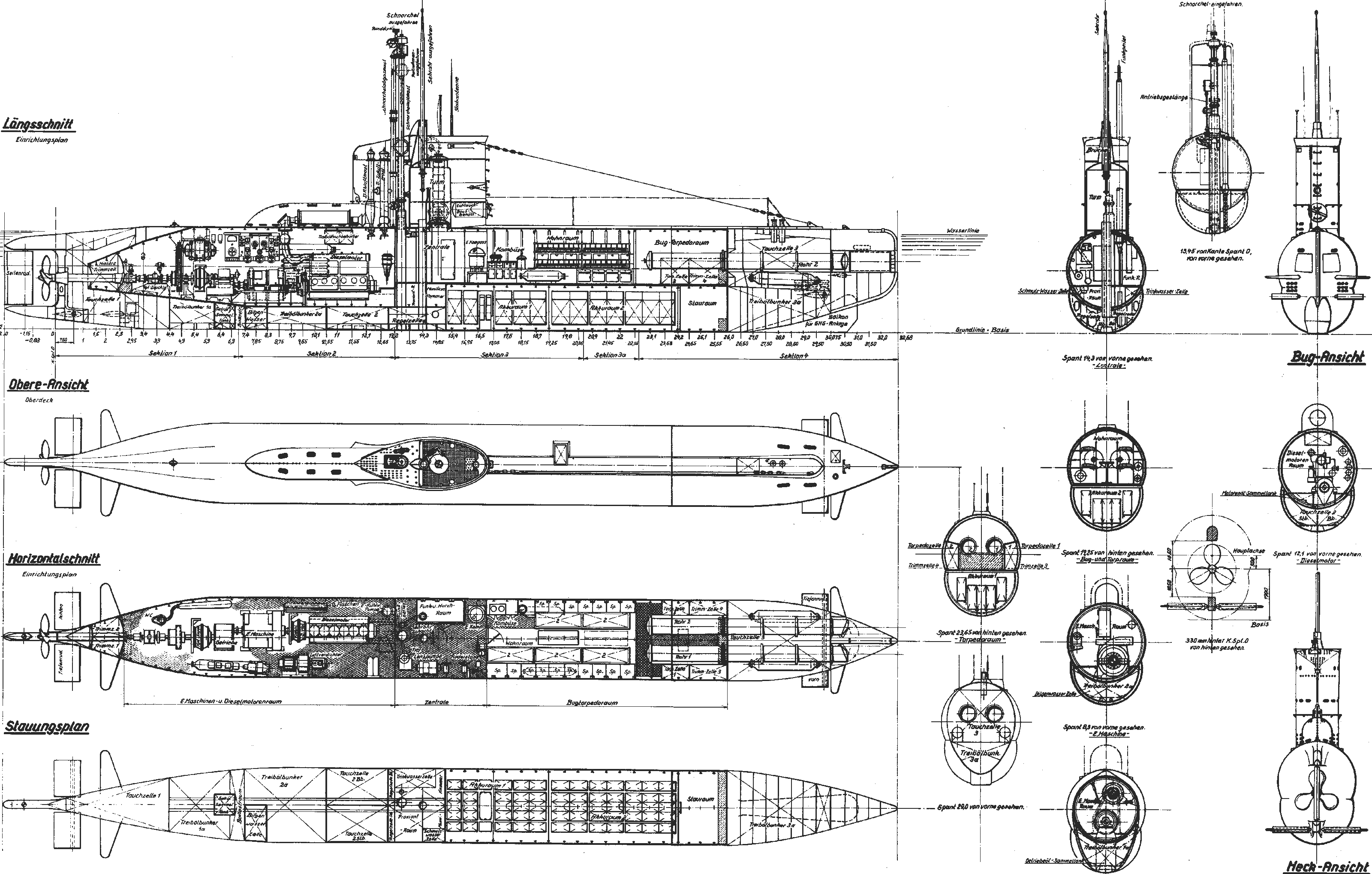

U-XXIII

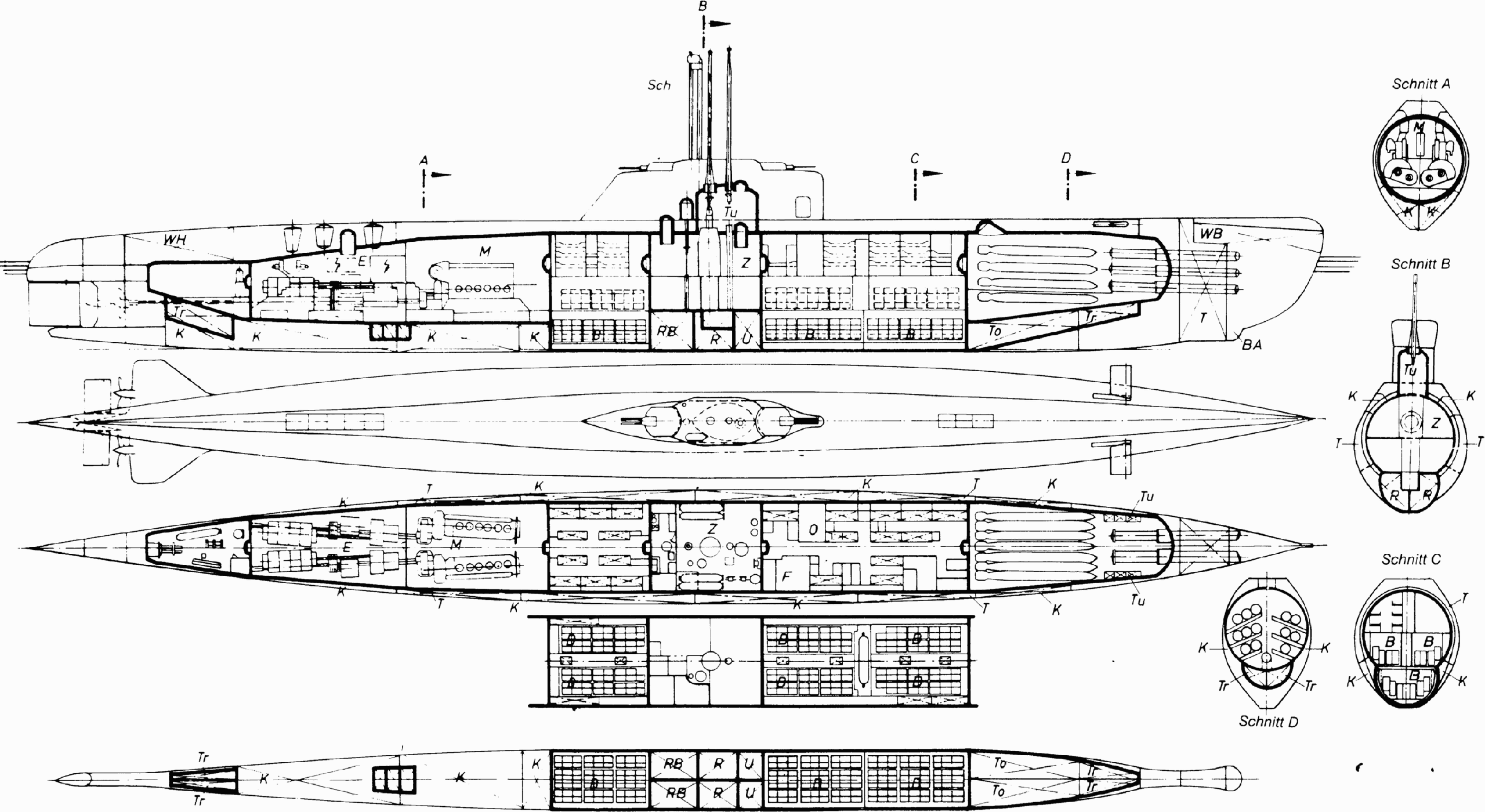

U-XXI

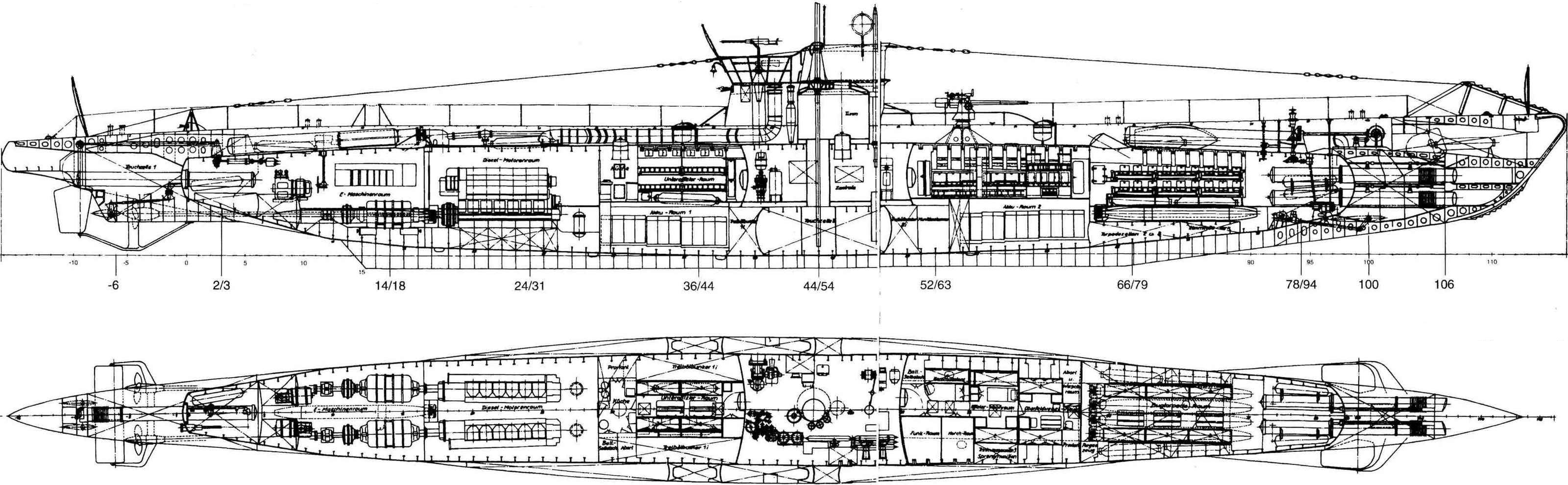

U-VII-C

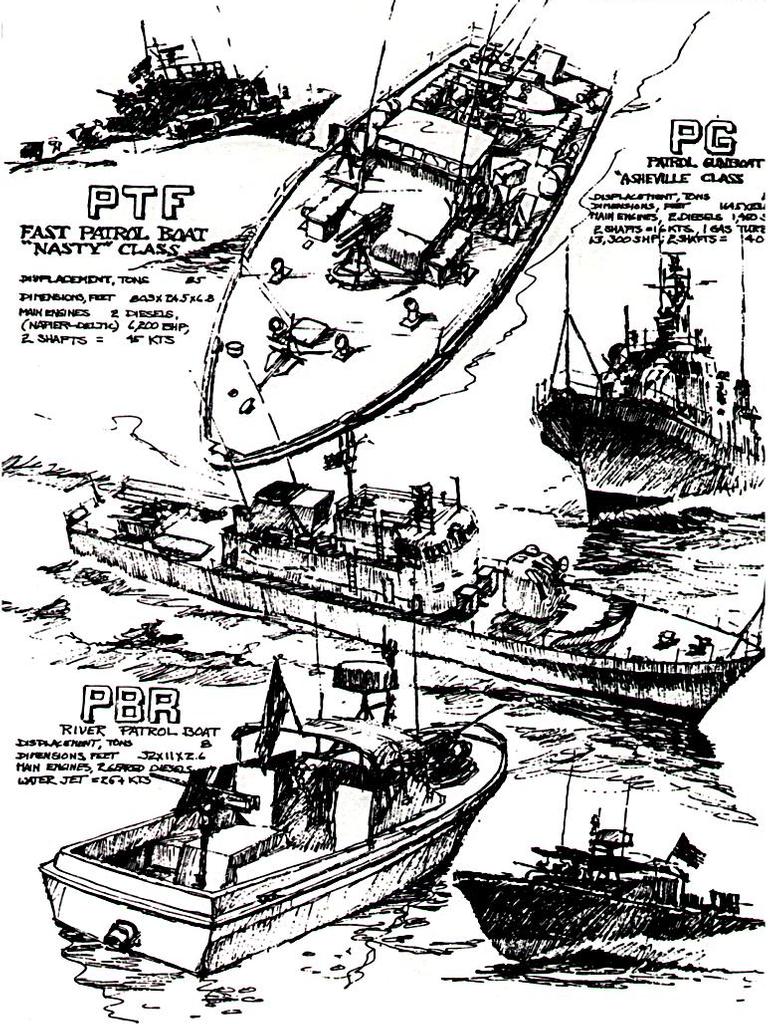

Torpedo boat USA PTFM

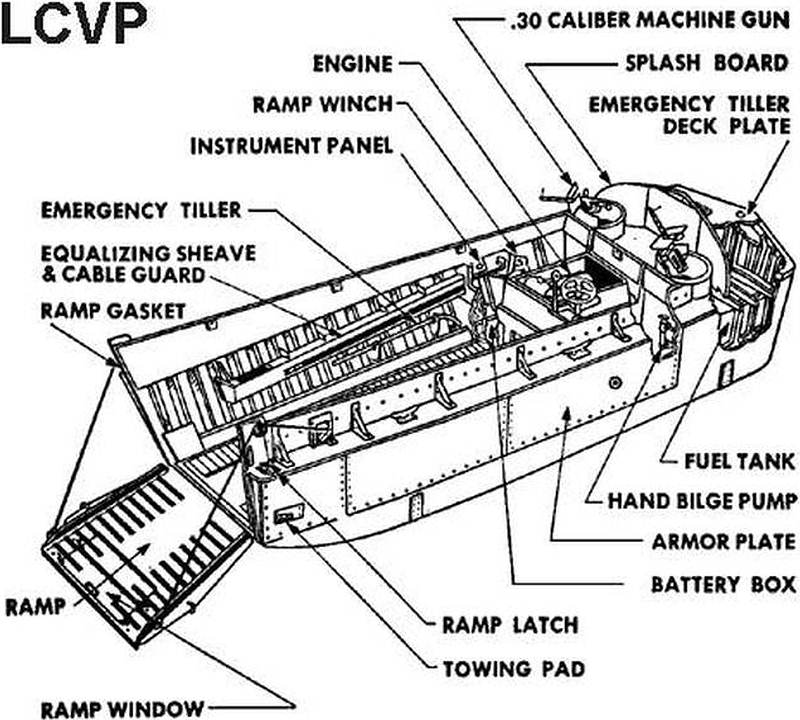

Десантный плашкоут типа LCVP, США, 1943 г.
Водоизмещение пустого 8 т, в грузу 11 - 11,5т. Длина 11 м, ширина 3,2 м, осадка носом 0,7 м, кормой 0,9 м. Дизельный или бензиновый мотор мощностью 225-250 л.с., скорость 9 узлов.
Вооружение: 2 пулемета 12,7 мм. Вместимость: 36 чел. или 5,5т груза.

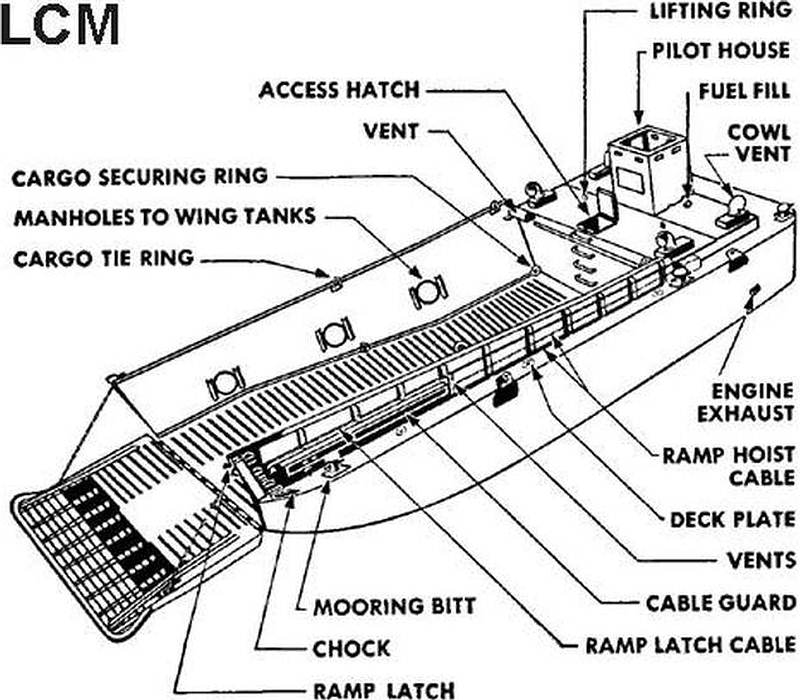

Десантный плашкоут типа LCM-3, США, 1942 г.
Водоизмещение пустого 23 т, в грузу 52 т. Длина 15,3м, ширина 4,3 м, осадка наибольшая 1,2- 1,3м.Два дизеля общей мощностью 330 л.с.,скорость 8 - 9 узлов.
Вооружение: два 12,7-мм пулемета.
Вместимость: один 30-тонный танк или 60 солдат. Всего построено 8631 ед. в США и 150 близких по типу LCM-7 в Англии. 6 ед. английской постройки в 1945 г. переданы по ленд-лизу СССР.
